排泥阀电磁阀

描述：24DHS型排泥阀电磁阀在工作介质为水、气、油等工业管路中作截流用。安装在各类池子外，24DHS型用以排除池底泥沙或污水。

01/
产品型号：24DHS型
02/
厂商性质：经销商
03/
更新时间：2023-11-28
04/
访问量：6000

联系我们

留言咨询

公司产品系列

Product range

咨询热线：

577-67370263

相关文章

Articles

详细内容/ Product Details

24DHS排泥阀电磁阀、DMF-Z电磁脉冲阀

■24DHS排泥阀电磁阀、DMF-Z电磁脉冲阀用途

在工作介质为水、气、油等工业管路中作截流用。安装在各类池子外，用以排除

池底泥沙或污水。

■24DHS、DMF-Z电磁脉冲阀工作原理及性能

二通四通滑阀式电磁液动换向阀系列产品，分单电控24DHS和双电控（24HD2S），

两种是用于液动系统中改变液流方向的控制对排泥阀启开和关闭作用。

■24DHS、DMF-Z电磁脉冲阀技术要求

1、液压缸工作介质：清水、气、油

2、液压工作压力：0.15-1.0Mpa

3、介质温度：常温

■24DHS、DMF-Z电磁脉冲阀概述

电磁脉冲阀（亦称隔膜阀）是脉冲袋式除尘式除尘器青灰喷吹系统的压缩空气

“开关”。受脉冲喷吹控制仪输出信号的控制，对滤袋诼排喷吹青灰，使除尘器阴力保

持在设定的范围之内，以保证除尘器的处理能力和叫尘效率。DMF-Z型电磁脉冲阀为直

角型阀，其进出口之间的夹角为90°，它适合于隼气筒与除尘器喷吹管的安装连接。气

流畅通，能提供符合要求的青灰气脉中。

■24DHS、DMF-Z电磁脉冲阀型号说明

■24DHS、DMF-Z电磁脉冲阀技术指标

1、工作压力：0.4~0.6MPa 2、工作介质：清洁空气

2、电压：DC24V 4、电流：0.8A

5、使用环境：①温度-10~55℃ ②空气的相对湿度不超过85%

6、膜片寿命：喷吹100万次或三年

■24DHS、DMF-Z电磁脉冲阀工作原理

膜片把电磁脉冲阀分成前、后二个气室，当接通压缩空气通过节流孔进入后天室，

此时后气室压力将膜片紧帖阀的输出口，电磁脉冲阀处于“关闭”状态。脉冲喷吹控制

仪电信号消失，电磁脉冲阀衔铁复位，后气室放气孔关闭，后气室压力升高使膜篇紧贴

阀出口，电磁脉冲阀又处于“关闭”状态。

■24DHS、DMF-Z电磁脉冲阀外型尺寸

型号	接口		宽度	A	B	C	D	重量（G）
型号	公制连接螺纹		宽度	A	B	C	D	重量（G）
DFM-Z-20	20mm	G3/4	80	88	128	48	20	650
DFM-Z-25	25mm	G1	96	108	136	60	23	780
DFM-Z-40	40mm	G2 1/2	112	131	148	75	32	1120
DFM-Z-40S	40mm	G2 1/2	112	131	180	75	32	1135
DFM-Z-50S	50mm	G2	160	180	206	100	43	2320
DFM-Z62S	62mm	G2 1/2	188	204	226	110	49	4110
DFM-Z-76S	76mm	G3	200	200	250	120	66	4350

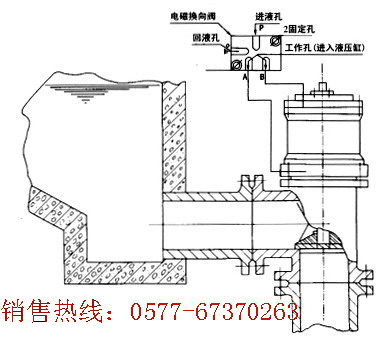

24DHS型结构图：

24DHS型型号意义：
